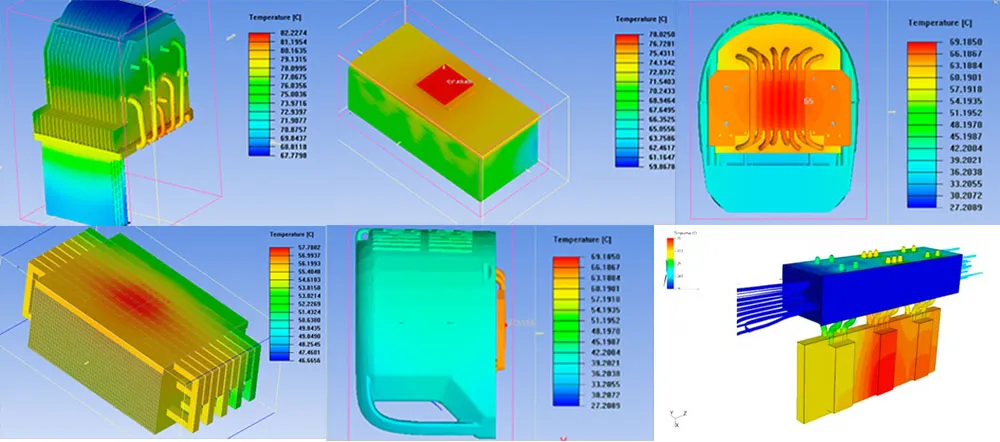

дизайн радиатора охлаждения

Радиатор охлаждения — это устройство, используемое для передачи тепла от объекта, обычно являющегося тепловыделяющим компонентом в холодильной системе, в окружающую среду. Его основная функция заключается в предотвращении перегрева оборудования и обеспечении нормальной и эффективной работы холодильной системы.

Ниже приведены общие этапы и ключевые моменты проектирования холодильного радиатора:
Термический анализ и определение требований
Расчет тепловой нагрузки
Первым делом необходимо определить мощность источника тепла, который необходимо рассеивать. Это можно определить, проанализировав потери мощности тепловыделяющих компонентов в холодильной системе, таких как компрессоры, двигатели и т. д. Например, если компрессор имеет мощность 5 кВт и КПД 80%, его потери тепла составляют 5 кВт× (1 - 80%) = 1 кВт, что является одним из теплов, которое должно быть рассеяно радиатором.
Рабочая температура окружающей среды и допустимая температура
Учитывайте диапазон рабочих температур окружающей среды радиатора. Если он находится в помещении, общий диапазон температур может составлять от 10°C до 35°C. При этом определяется максимально допустимая температура охлаждаемых деталей, от которой зависит эффект рассеивания тепла, которого должен достичь радиатор. Например, если ключевой электронный компонент в холодильной системе поддерживает максимальную температуру 60 °C, радиатор должен гарантировать, что она не превышает эту температуру при нормальной работе.
Выбор типа радиатора
Радиатор с воздушным охлаждением
Конструктивное исполнение: Состоит из радиатора и вентилятора. Радиатор обычно изготавливается из теплопроводящих материалов, таких как алюминий или медь, а его форма и расположение влияют на эффект рассеивания тепла. Например, ребристые радиаторы используются для увеличения площади контакта с воздухом. Толщина, расстояние между ребрами и высота ребер должны быть оптимизированы, как правило, с толщиной ребер 0,5 - 2 мм и шагом 2 - 5 мм, в зависимости от пространства и потребностей в рассеивании тепла.
Выбор вентилятора: Выберите правильный вентилятор в соответствии с требуемым объемом и давлением воздуха. Воздушный поток вентилятора должен удовлетворять требованиям теплоотвода, который можно рассчитать по формуле Q = m×c×ΔT (Q — теплота, m — воздушный поток, c — удельная теплоемкость воздуха, ΔT — разница температур между входом и выходом воздуха). Скорость, форма лопастей и размер вентилятора влияют на воздушный поток и давление, например, чаще используются осевые вентиляторы со скоростью 1000 - 3000 об/мин.
Радиатор с жидкостным охлаждением
Выбор охлаждающей жидкости: Обычно используются охлаждающие жидкости воды, водный раствор этиленгликоля и т. Д. Удельная теплоемкость воды велика, но у нее есть проблемы с коррозией и проводимостью; Водный раствор этиленгликоля может снизить температуру замерзания, но это повлияет на теплопроводность. Выбирайте в зависимости от диапазона рабочих температур и совместимости системы.
Конструкция трубопроводов и теплообменников: Спроектируйте трубопроводы жидкостного охлаждения таким образом, чтобы обеспечить плавность охлаждающей жидкости и отсутствие утечек. Структура теплообменника разнообразна, например, тип пластины, тип трубы и т.д. В трубчатых теплообменниках материал трубы (например, медной трубы), внутренний диаметр, толщина и длина стенок определяются в зависимости от тепловой нагрузки и расхода охлаждающей жидкости.
